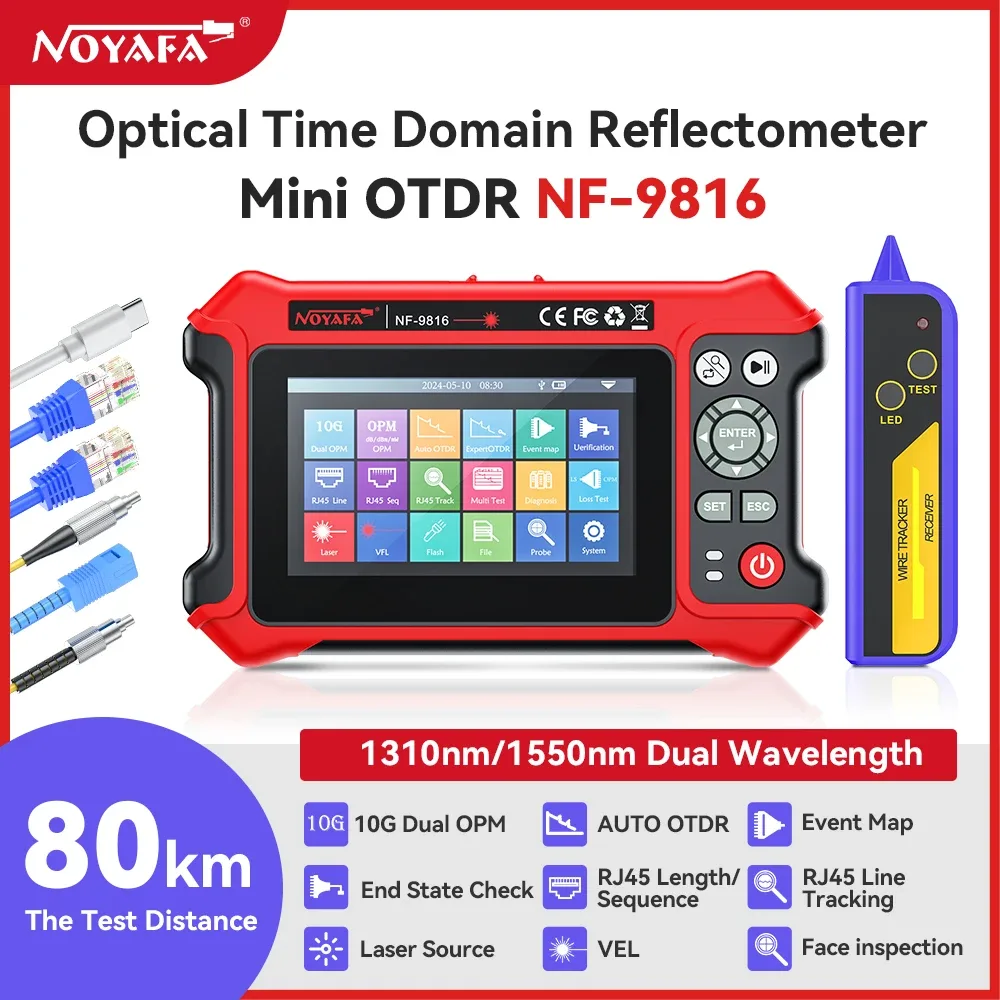

Réflectomètre optique OTDR multifonction 1310/1550 nm pour fibre optique

Cet appareil de mesure optique réunit 16 fonctions en un seul boîtier : réflectomètre OTDR automatique et expert, wattmètre optique, source de lumière stabilisée, test de perte optique, affichage des événements et inspection de la face d'extrémité des fibres. Il convient à l'installation, à la maintenance et aux réparations sur site des câbles à fibre optique.

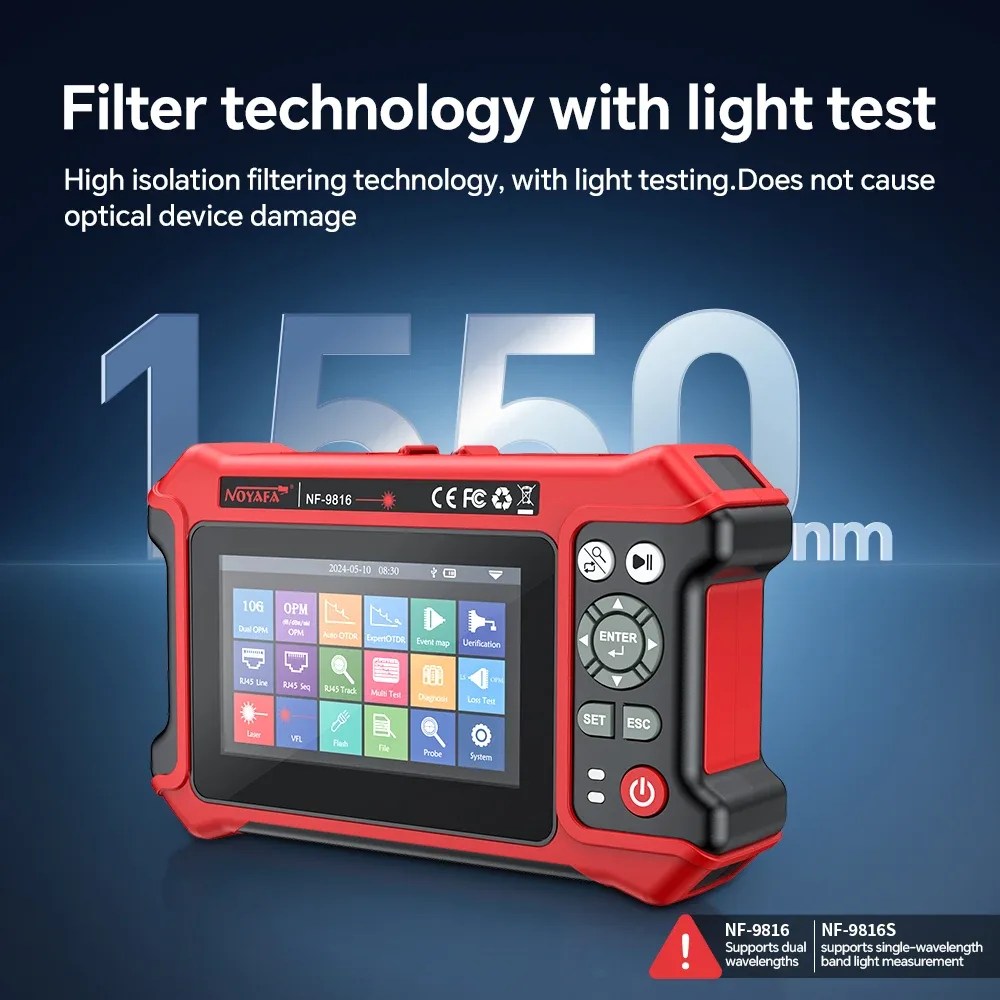

Réflectométrie OTDR

Les deux modes, automatique et expert, permettent d'aborder aussi bien les vérifications de base que la détection plus fine des défauts. Les longueurs d'onde sont de 1310/1550 nm, avec une plage dynamique de 28 dB/26 dB et une distance de test maximale de 80 kilomètres. Un test à une seule touche règle rapidement la longueur d'onde, la plage de distance, la durée de l'impulsion et le temps de mesure.

Fonctions optiques complémentaires

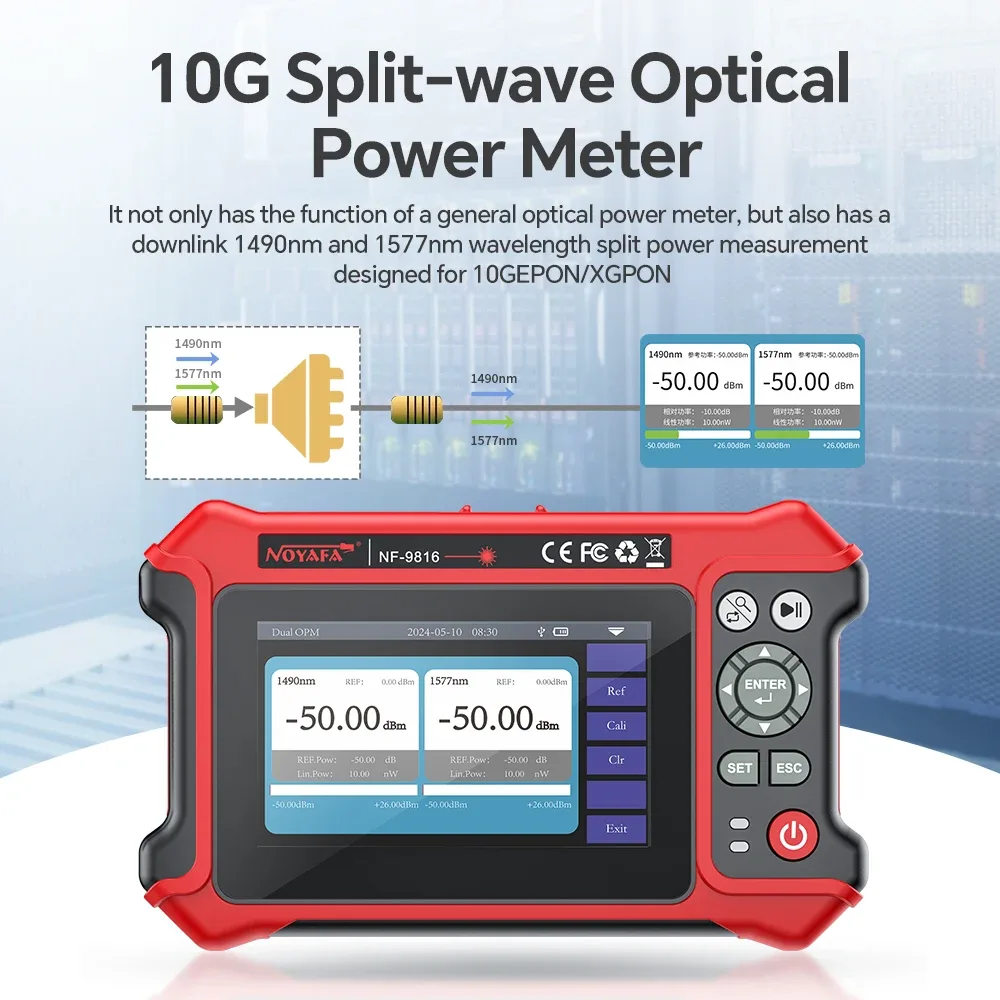

• Wattmètre optique : longueurs d'onde 850/1270/1300/1310/1490/1550/1577/1625 nm, plage de -50 à +26 dBm.
• Localisateur de défauts : longueur d'onde de 650 nm, portée maximale de 10 km.
• Source lumineuse : modes CW, 270 Hz, 1 kHz et 2 kHz.
• Test de perte optique : mesure à 650 nm, portée maximale de 10 km.

Test de câble RJ45

Un récepteur de localisation de ligne permet de repérer les câbles, de mesurer leur longueur et de contrôler leur séquence. Le test vérifie l'état des paires et suit les schémas réseau T568A/T568B. L'appareil s'utilise avec des commutateurs Ethernet, des routeurs et d'autres équipements basse tension, inférieurs à 60 V en courant continu.

Utilisation et autonomie

L'écran tactile, associé à des boutons, rend la prise en main simple. La batterie lithium-polymère intégrée de 4000 mAh et 3,7 V offre plus de 20 heures d'autonomie en veille et plus de 12 heures en mesure active. La recharge se fait par Type-C. Pour l'alimentation externe, utilisez toujours un modèle adapté aux spécifications de l'appareil.
